Тёплый пол от котла: насосно-смесительный узел и коллектор
Для кого: Дом или квартира с котлом (радиаторный контур 60–80 °C), 2–8 контуров тёплого пола.
Схема решения
Котёл
→

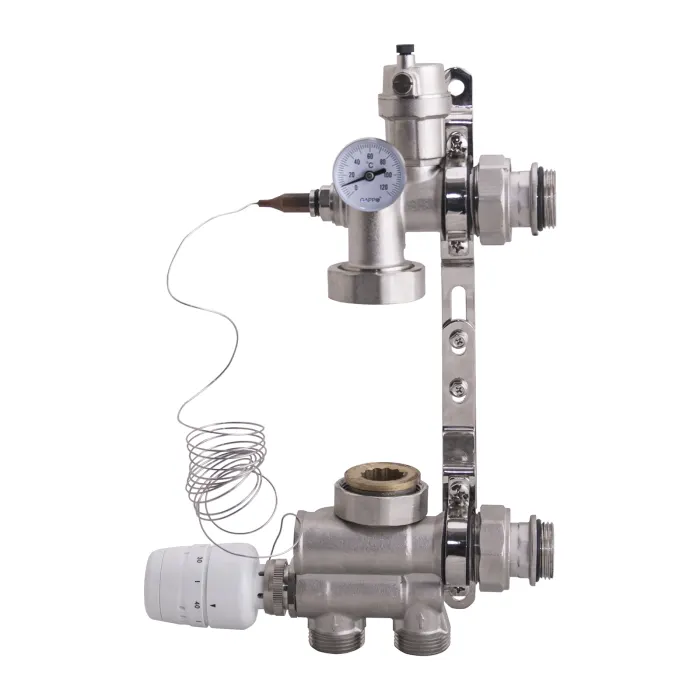

Насосно-смесительный узел
→

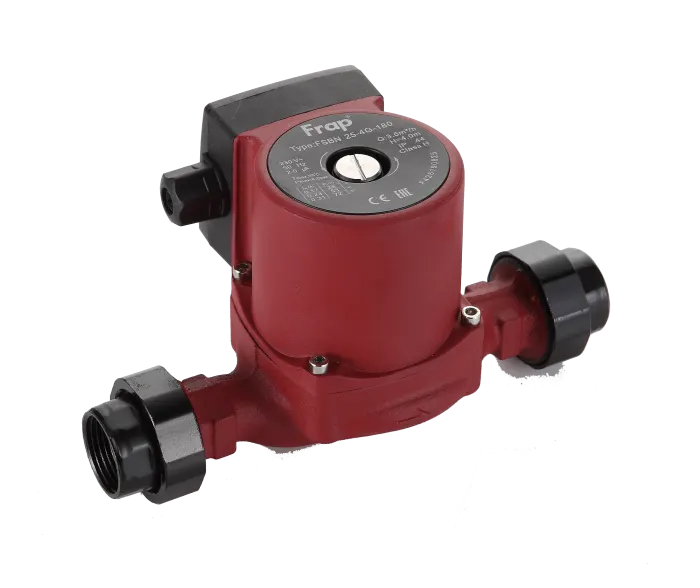

Циркуляционный насос
→

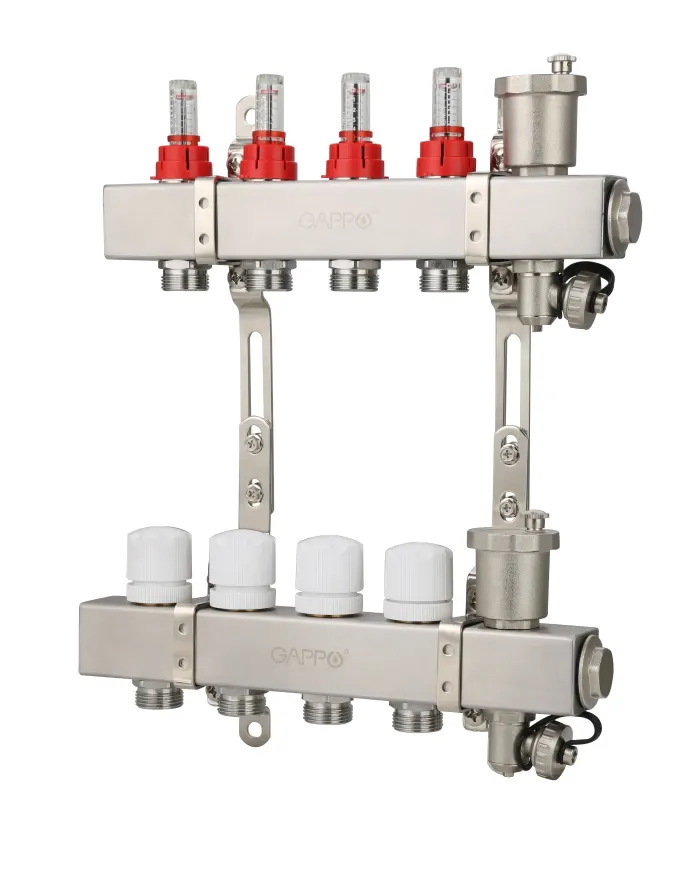

Коллектор с расходомерами
→
Труба тёплого пола
Принцип работы
Теплоноситель от котла попадает в насосно-смесительный узел, где термостатический клапан подмешивает охлаждённую воду из обратки до 30–45 °C. Насос гонит смесь в коллектор, а коллектор раздаёт её по контурам. Расходомеры позволяют отбалансировать контуры.
| Позиция | Кол-во | Цена | Сумма | Наличие |
|---|
Фото наших объектов
Не входит в комплект
- Фитинги для подключения трубы к коллектору (евроконус или аксиальные под диаметр трубы) — подберите в разделе «Фитинги»
- Шкаф коллекторный
- Теплоизоляция, демпферная лента, утеплитель, стяжка
Примечания
- Длина одной петли — в пределах 80–100 м (ориентир, проверить по гидравлике).
- Метраж трубы считается по формуле «площадь × расход на м² для выбранного шага»: шаг 100 мм — 10 м/м², 150 — 6,7, 200 — 5, 250 — 4, 300 — 3,4.
Нужен монтаж или подбор под ваш объект?
Подберём оборудование под параметры системы и выполним монтаж по Брянской области.
Типовое решение носит справочный характер. Состав и совместимость оборудования проверяйте по параметрам вашей системы или закажите подбор у специалиста.
